紫外線殺菌器的安裝其實很簡單，如果對這方面有一點點基礎的自己安裝也是可以的，在安裝的時候只需要注意一些問題就可以了。
紫外線殺菌器的安裝其實很簡單，如果對這方面有一點點基礎的自己安裝也是可以的，在安裝的時候只需要注意一些問題就可以了。

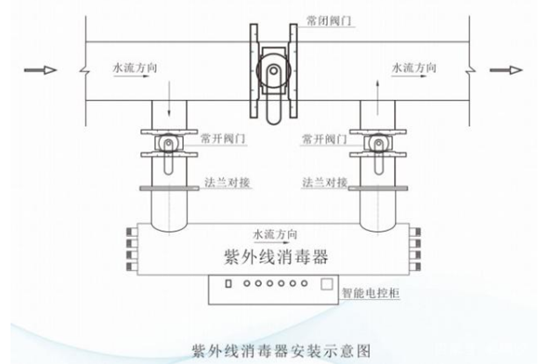

紫外線殺菌器安裝
1.安裝位置：安裝紫外線殺菌器時，必須水平安裝（嚴禁垂直安裝）。在現場安裝期間，應將設備安裝在水泵和水箱之間。在水泵啟動時，將其安裝在水泵背面會由于過度震動而損壞外殼水泄漏，并且不可直接將設備安裝于主管路上。即使同時使用多個紫外線殺菌器也應安裝旁路管道和截止閥以方便維護。
2.環境溫度：現場溫度對紫外線強度有一定影響。如果溫度過高或過低，輻射強度會降低，現場環境應干燥通風。室溫通常為20-40°C。
3.現場電源：現場電源必須使用單獨的線路，并且不能與變頻水泵共享一根。電壓應穩定。如果電壓不穩定，紫外線殺菌燈將閃爍并燒毀。
4.安裝基礎：安裝紫外線殺菌器時，需要在建筑物地面上方的基礎。通常，地基應在離地面30至50厘米的地方（大型消毒器）。您的紫外線殺菌器必須配備一個支架（小型紫外線殺菌器）。選擇合適的安裝位置，并注意電氣控制面板的防水/防潮部分。
5.空間注意事項：為了方便更換燈泡，您需要在紫外線殺菌器的一側留出與設備長度相同的空間。紫外線殺菌器控制面板前需要0.6m的無障礙空間，以便于維護。電氣控制箱安裝在設備附近，環境相對濕度在80以下，無腐蝕性氣體，導電性粉塵，強烈的振動，沖擊。
6.在安裝內置UV之前，請先在安裝點測量電壓，并將其保持在180V至230V的范圍內，以確保燈鎮流器正常工作。
7.集成紫外線燈的至少一側應在左右兩側留出約1.5米的空間，以用于裝卸石英套筒和消毒燈以及進出水管道。
8.將進出水口連接好后，目視檢查螺母接頭是否泄漏，如果有泄漏，請擰緊螺母或檢查密封圈是否損壞。擰緊螺母時，請勿過分用力，以免損壞玻璃管。如果運行5分鐘后水仍未泄漏，請繼續執行下一個安裝步驟。
9.通過穿孔螺母將UV燈管插入石英套管，將電氣控制柜的外部4芯白色插頭連接到UV燈管，并在連接時按顏色分組。連接時，請雙手握住燈管的針尖和4芯插頭，然后輕輕插入，以免燈管與石英燈管碰撞而折斷。
安裝注意事項
2.為便于更換配件，在安裝紫外線殺菌器時，設備的兩側應留有一定的空間，具體取決于型號。
3.禁止冷凍紫外線殺菌器。
4.建議環境溫度不超過90F。
5.為了清楚起見，在原理圖中省略了連接線。
6.最小工作壓力為5 psi，以確保設備正常工作。
7.使用220V / 50H2以外的電源時，請咨詢我們。
8.最大工作壓力為100psi。
