美富特DTRO超級反滲透膜
DTRO（碟管式反滲透）技術方案，DTRO（碟管式反滲透）是一種專利型膜分離設備。該技術是專門針對滲濾液處理開發的，1988年在德國政府的支持下，由ROCHEM公司研制成功，1989年應用于德國Ihlenberg填埋場，至今已運行了十八年，目前設備運行穩定。
美富特DTRO它的膜組件構造與傳統的卷式膜著截然不同，原液流道：碟管式膜組件具有專利的流道設計形式，采用開放式流道，料液通過入口進入壓力容器中，從導流盤與外殼之間的通道流到組件的另一端，在另一端法蘭處，料液通過8個通道進入導流盤中（如圖1所示），被處理的液體以最短的距離快速流經過濾膜，然后180º逆轉到另一膜面，再從導流盤中心的槽口流入到下一個導流盤，從而在膜表面形成由導流盤圓周到圓中心，再到圓周，再到圓中心的雙”S”形路線，濃縮液最后從進料端法蘭處流出。DT組件兩導流盤之間的距離為4mm，導流盤表面有一定方式排列的凸點。
這種特殊的水力學設計使處理液在壓力作用下流經濾膜表面遇凸點碰撞時形成湍流，增加透過速率和自清洗功能，從而有效地避免了膜堵塞和濃度極化現象，成功地延長了膜片的使用壽命；清洗時也容易將膜片上的積垢洗凈，保證碟管式膜組適用于處理高渾濁度和高含砂系數的廢水，適應更惡劣的進水條件。
透過液流道：過濾膜片由兩張同心環狀反滲透膜組成，膜中間夾著一層絲狀支架，使通過膜片的凈水可以快速流向出口。這三層環狀材料的外環用超聲波技術焊接，內環開口，為凈水出口。滲透液在膜片中間沿絲狀支架流到中心拉桿外圍的透過液通道，導流盤上的O型密封圈防止原水進入透過液通道。透過液從膜片到中心的距離非常短，且對于組件內所的過濾膜片均相等。
DT膜柱獨特的結構使其具有以下特點，這也是膜分離工藝應用于滲濾液處理所必需的特性。
· 最低程度的膜結垢和污染現象
如前所述，DT組件具備4mm開放式寬流道及獨特的帶凸點導流盤，料液在組件中形成湍流狀態，最大程度上減少了膜表面結垢、污染及濃差極化現象的產生，使得DT組件即使在高壓200bar的操作壓力下也能體現其優越的性能。
· 膜使用壽命長
DT膜組件有效避免膜的結垢，膜污染減輕，使反滲透膜的壽命延長。DT的特殊結構及水力學設計使膜組易于清洗，清洗后通量恢復性非常好，從而延長了膜片壽命。實踐工程表明，在滲液原液處理中，一級DT膜片壽命可長達3年，甚至更長，接在其它處理設施后（比如MBR）壽命長達5年以上，這對一般的反滲透處理系統是無法達到的。
· 產水率高
常壓DTRO系統操作壓力為50－65bar，最大75bar，是傳統卷式膜的2倍左右，可以克服更高的滲透壓，產生更多的清水，凈水回收率比傳統卷式膜高出10－20％，這在滲濾液處理中具有非常積極的意義；
· 組件易于維護
DT膜組件采用標準化設計，組件易于拆卸維護，打開DT組件可以輕松檢查維護任何一片過濾膜片及其它部件，維修簡單，當零部件數量不夠時，組件允許少裝一些膜片及導流盤而不影響DT膜組件的使用，這是其它形式膜組件所無法達到的。
· 過濾膜片更換費用低
DT組件內部任何單個部件均允許單獨更換。過濾部分由多個過濾膜片及導流盤裝配而成，當過濾膜片需更換時可進行單個更換，對于過濾性能好的膜片仍可繼續使用，這最大程序減少了換膜成本，這是卷式、中空纖維等其它形式膜組件所無法達到的，比如當卷式膜出現補丁、局部泄漏等質量問題或需更換新膜時只能整個膜組件更換。
DT膜系統作為一種膜分離工藝相對傳統的生化工藝具有如下優勢：
· 出水水質好
反滲透膜對各項污染物都具有極高的去除率，同時由于反滲透截留率與操作壓力成正比，DTRO操作壓力要遠高于傳統卷式膜，也就是說出水水質也要優于卷式膜；
· 出水穩定，受外界因素影響小
由于影響膜系統截留率的因素較少，所以系統出水水質很穩定，不受可生化性、炭氮比等因素的影響，對于處理不宜采用生化處理的老垃圾場滲濾液有著很大的優勢；
· 運行靈活
DT膜系統作為一套物理分離設備，操作十分靈活，可以連續運行，也可間歇運行，還可以調整系統的串并聯方式，來適應水質水量的要求；
· 建設周期短，調試、啟動迅速
DT膜系統的建設主要為機械加工，附以配套的廠房、水池建設，規模很小，建設速度快。設備運抵現場后只需兩周左右的時間安裝調試工作就可完成；
· 自動化程度高，操作運行簡便
DT膜系統為全自動式，整個系統設有完善的監測、控制系統，PLC可以根據傳感器參數自動調節，適時發出報警信號，對系統形成保護，操作人員只需根據操作手冊查找錯誤代碼排除故障，對操作人員的經驗沒有過高的要求；
· 占地面積小
DT膜系統為集成式安裝，附屬構筑物及設施也是一些小型構筑物，占地面積很小；
· 可移動性能強

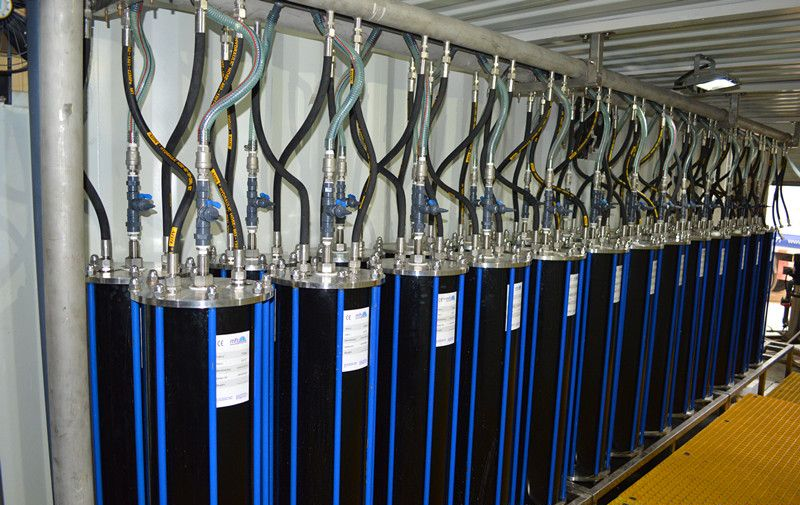

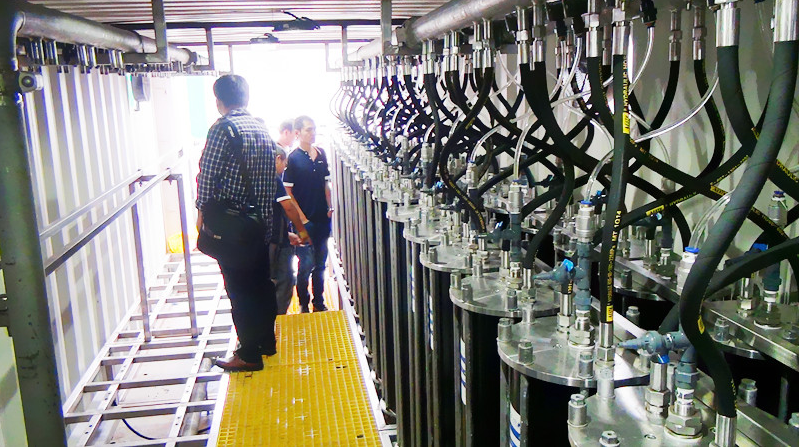

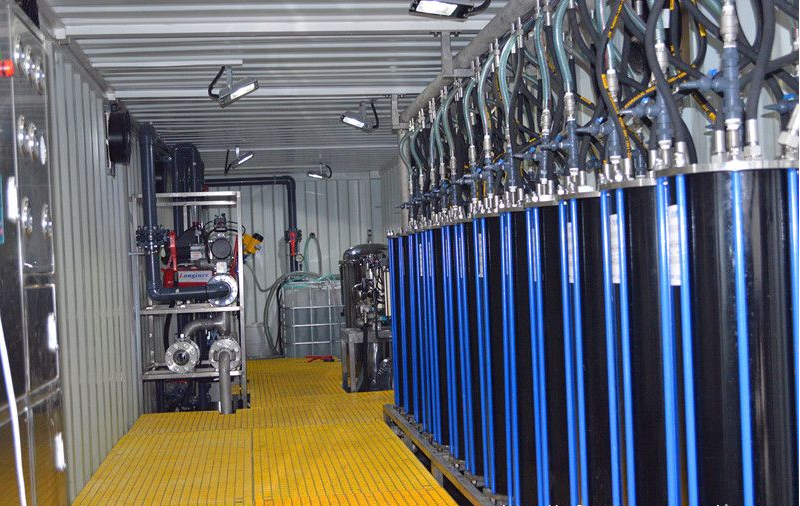

可以安裝在集裝箱內，也可以安裝在廠房里，一個項目結束后可以移至其它項目繼續使用。
DTRO應用領域：
污水處理領域
垃圾填埋場滲濾液處理
焚燒場滲濾液（濃液）處理
市政廢水深度處理
高難度工業污水處理 COD小余或等于20000
反滲透濃水再濃縮減量化處理
石油化工企業高難度污水處理
脫鹽領域
地表水脫鹽裝置
船用/軍艦海水淡化裝置
應急/救災供水設備
自然災害、水源污染等應急飲用供水
工業領域
工業廢水零排放/減量化
RO濃水（垃圾滲濾液濃縮）
銅礦等礦業廢水高回收
化妝品、牛奶、制革等
特殊領域
高價值酸或溶液回收
功能性糖濃縮
生物蛋白，膠原蛋白等回收
放射性物質
油墨
生物制藥行業工藝分離、純化、工藝濃縮應用
生活垃圾填埋場滲濾液處理、垃圾焚燒廠滲濾液處理、生活餐廚垃圾處理廠、焦化廢水處理、采油廢水處理、采氣廢水處理、煤化工廢水處理、移動凈水、海水淡化處理、回收分離、酸回收、堿回收、貴重金屬回收......
